處理物料：青石
處理能力：500t/h
單缸液壓圓錐破碎機屬于紅星機器SC（S）系列產品，是紅星機器結合先進的破碎技術精心研發而成，聚集機械、液壓、電器、智能控制等一體化，對破碎設備結構進行了更先進的優化，它采用層壓式破碎腔型，融入全智能自動化控制系統，將SC（S）系列單缸液壓圓錐破碎機性能優勢充分發揮出來，廣泛的應用于物料中碎、細碎、超細碎加工環節。
單缸圓錐破碎機講解視頻

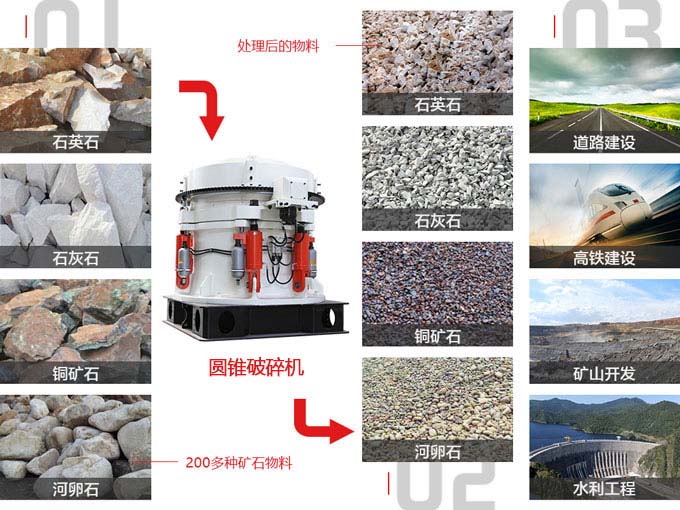

單缸液壓圓錐破碎機廣泛用于冶金、建筑、水泥、水利、公路、鐵路、選礦等領域，可用于加工石英砂、石灰石、河卵石、方解石、青石等各種非金屬礦物的加工，極大的促進了國內經濟的發展。

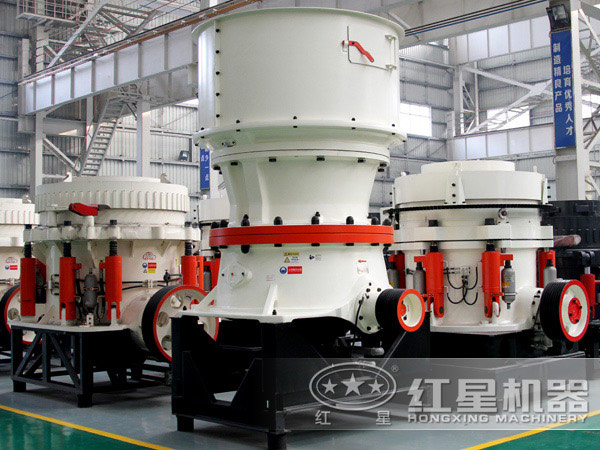

性能優勢
- 1采用先進技術、智能程度高
由于技術先進，結構設計合理，比普通破碎機破碎效率高，節能效果顯著
- 2融入除塵、降噪技術
融入除塵和降噪技術，實現靜音作業，環保效果顯著
- 3質量靠譜、運行成本低
采用特殊材料打造而成，設備質量過硬，生產效率高，運行成本較低
- 4操作維護簡單
采用自動化維護技術，不需要花費太多精力去維護，簡單省事
- 5成品粒形美觀、產量大
該設備產出成品粒形美觀，品質更為優良，產能較大，是行業內熱門受寵機器

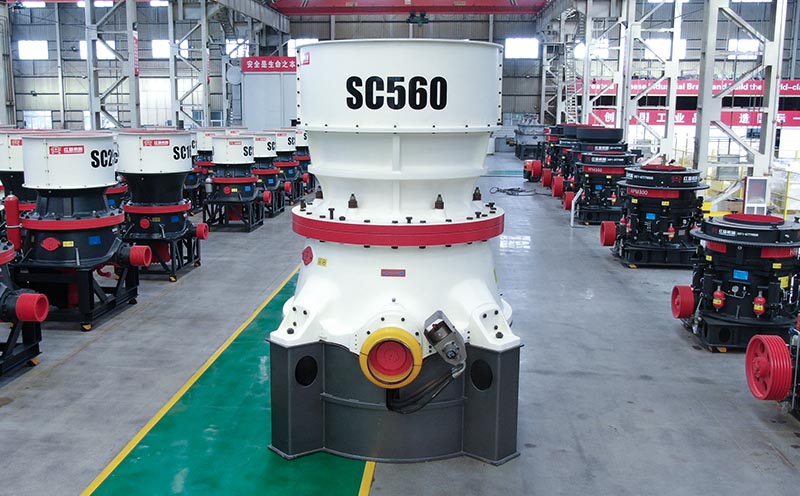

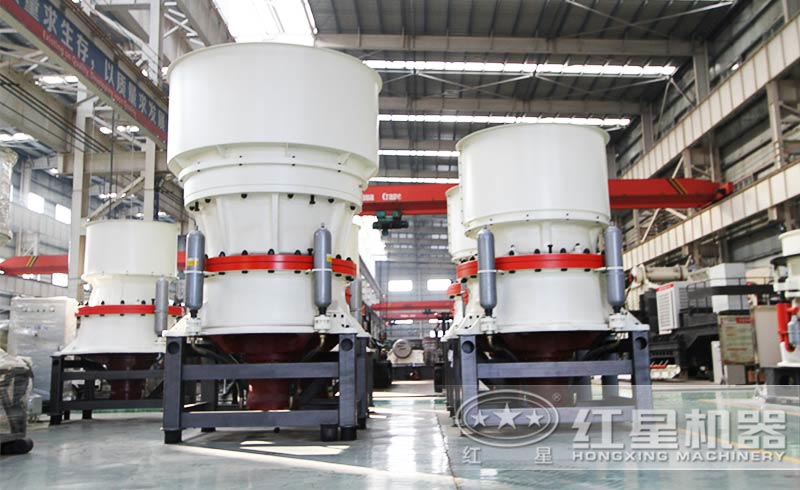

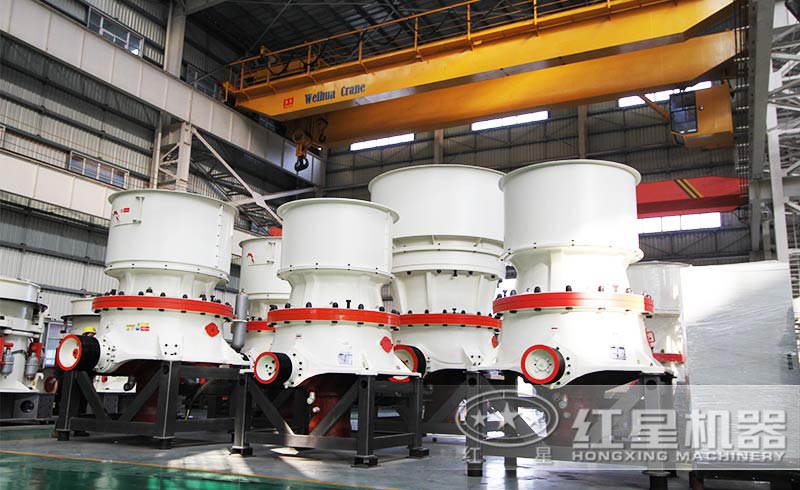

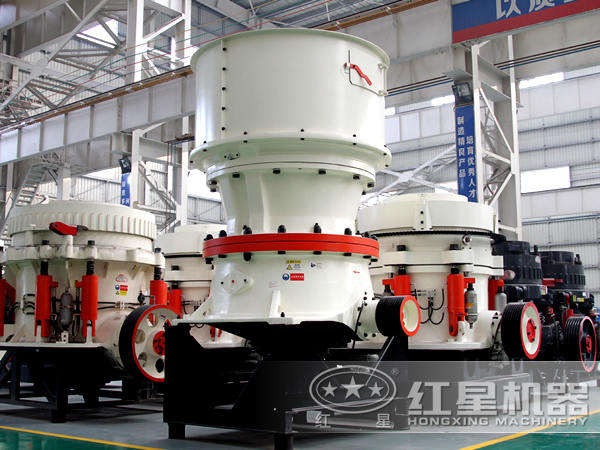

設備高清實拍
外觀設計精美大氣，技術先進，大小型號齊全，可供客戶任意挑選！

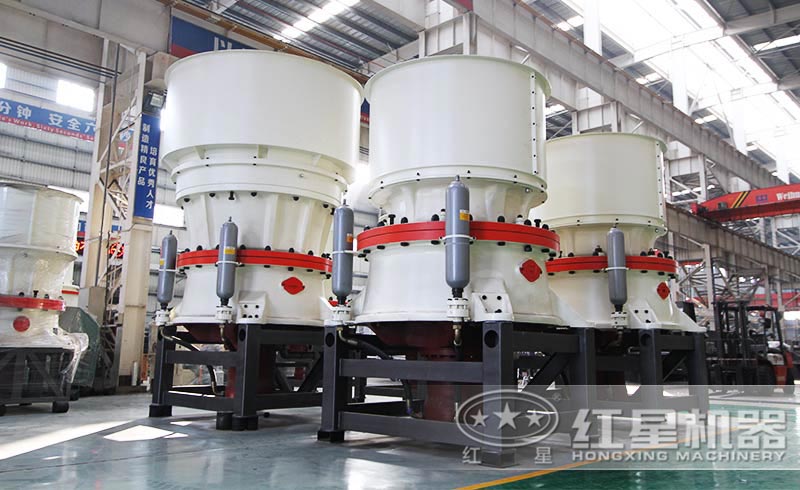

價格分析
單缸液壓圓錐破碎機技術先進，其性能比普通機器優越，性價比更高，紅星機器切身站在用戶角度出發，對先進的機器做優惠調整，使價格更加合理，符合用戶消費心理。
紅星單缸圓錐破碎機進料視頻
單缸圓錐破碎機產量大，大型單缸圓錐破每小時可加工2000多噸砂石料。從現場視頻中可以清晰感受到，這么大的進料量，現場卻可以很好的保持環保、視線清晰，足以說明紅星單缸圓錐破碎機不僅產量大，設備環保性能也非常好！
大型單缸圓錐破碎機進料視頻
工作原理
單缸圓錐破碎機工作時：電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。
單缸液壓圓錐破碎機工作原理動態圖

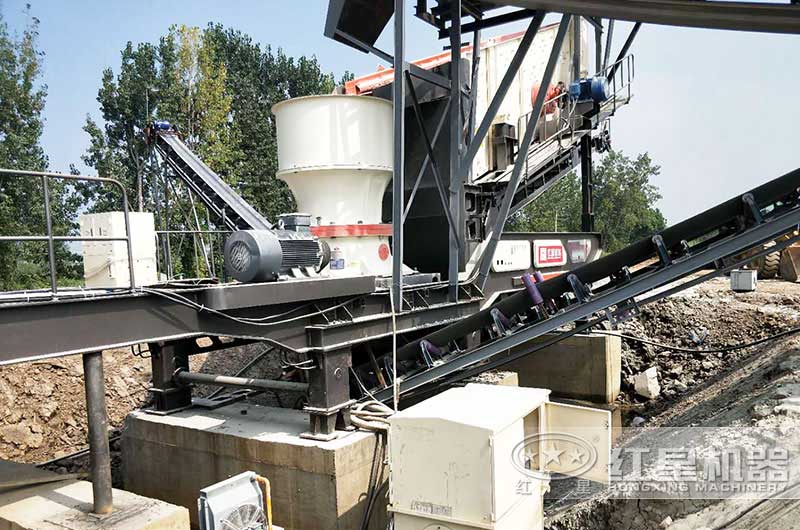

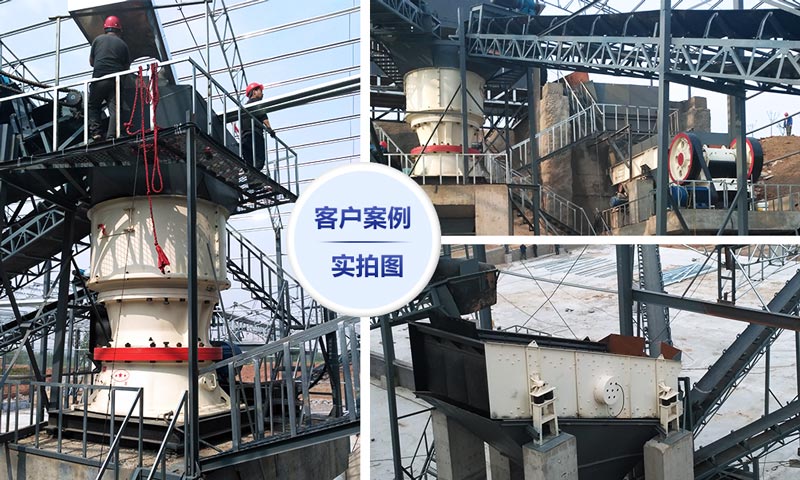

現場圖片
單缸液壓圓錐破碎機備受廣大客戶歡迎，目前應用于全國多個地區的加工生產線中，優越的性能，使整條生產線生產布局設計合理，生產效率高，牢固平穩性好。
技術參數
- SC單缸液壓圓錐破碎機
- 輪胎圓錐破振動篩移動破碎站
- 履帶式圓錐破碎移動站
SC單缸圓錐破中碎系列技術參數：
| 型號 | 腔型 | 給料口尺寸 （mm） | 最大進料尺寸 （mm） | 最小排料口尺寸 （mm） | 電機功率 （kw） | 處理能力（t/h） |
| SC100S | C1 | 240 | 175 | 22 | 90 | 85-170 |
| C2 | 200 | 160 | 19 | 70-130 | ||
| SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
| C2 | 300 | 240 | 22 | 108-305 | ||
| SC250S | C1 | 450 | 360 | 35 | 250 | 265-524 |
| C2 | 400 | 320 | 29 | 225-448 | ||
| SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
| C2 | 500 | 400 | 38 | 318-892 | ||
| SC450S | C1 | 600 | 480 | 44 | 450 | 498-1500 |
| C2 | 480 | 385 | 41 | 454-1274 |
SC單缸圓錐破細碎系列技術參數：
| 型號 | 腔型 | 給料口尺寸 （mm） | 最大進料尺寸 （mm） | 最小排料口尺寸 （mm） | 電機功率 | 處理能力 （t/h） |
| SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
| F2 | 90 | 70 | 10 | 43-118 | ||
| F3 | 50 | 40 | 6 | 25-40 | ||
| SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
| F2 | 115 | 90 | 10 | 57-184 | ||
| F3 | 75 | 60 | 8 | 70-90 | ||
| SC250 | F1 | 240 | 190 | 16 | 250 | 116-396 |
| F2 | 140 | 110 | 13 | 97-346 | ||
| F3 | 70 | 55 | 9 | 90-251 | ||
| SC315 | F1 | 275 | 220 | 32 | 315 | 177-662 |
| F2 | 215 | 170 | 29 | 209-643 | ||
| F3 | 175 | 140 | 29 | 162-552 | ||
| F4 | 85 | 70 | 19 | 175-325 | ||
| SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
| F2 | 195 | 155 | 19 | 380-1373 | ||
| F3 | 90 | 70 | 13 | 357-912 | ||
| SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
| F2 | 300 | 240 | 19 | 342-2020 | ||
| F3 | 230 | 185 | 16 | 267-1814 | ||
| F4 | 120 | 95 | 13 | 248-1165 | ||
| F5 | 85 | 70 | 10 | 185-1170 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | HX3S185GYS300 | HX3S216GYS400 | HX3S216HP300 |
| 運輸長度 | 14500 | 15000 | 16000 |
| 運輸寬度 | 3000 | 3000 | 4550 |
| 運輸高度 | 4400 | 4500 | 4600 |
| 最大長度 | 17000 | 16000 | 17000 |
| 最大寬度 | 3400 | 3900 | 6900 |
| 最大高度 | 5800 | 6500 | 4700 |
| 重量 | 34.5 | 49.5 | 41 |
| 輪胎配置 | 并裝雙軸 | 并裝三軸 | 并裝三軸 |
| 圓錐破 | GYS300 | GYS400 | HP300 |
| 出料皮帶機 | B650×15M×2 | B800×15M×2 | B800×15M×2 |
| 返料皮帶機 | B650×14M | B800×14M | B800×16M |
| 成品皮帶機 | B500×15M | B800×6M | B650×15M×2 |
| 振動篩之下 | B800×7M | B800×8M | B800×9M |
| 振動篩型號 | 3YK1854 | 3YK2160 | 3YK2160 |
| 型號 | WT160SC | WT250SC | WT300HPM | WT400HPM | |
| 運輸外形尺寸 | 長度 | 16800mm | 19000mm | 19000mm | 19500mm |
| 寬度 | 3500mm | 3600mm | 3900mm | 3900mm | |
| 高度 | 3700mm | 3800mm | 3800mm | 3800mm | |
| 重量 | 50t | 60t | 55t | 65t | |
| 上料輸送機 | 料斗容積 | 3m³ | 3m³ | 3m³ | 3m³ |
| 裝載高度 | 2600m | 2600m | 2600m | 2800m | |
| 裝載寬度 | 1900mm | 1900mm | 1900mm | 1900mm | |
| 尺寸(寬×長) | 1000×6300mm | 1000×6300mm | 1000×6300mm | 1200×6500mm | |
| 破碎機 | 型號 | SC160 | SC250 | HP300 | HP400 |
| 進料口 | 75-360mm | 75-450mm | 60-200mm | 68-280mm | |
| 最大進料口尺寸 | 360mm | 450mm | 200mm | 280mm | |
| 最小排料口 | 8-25mm | 8-35mm | 8-45mm | 8-51mm | |
| 主皮帶機 | 尺寸(寬×長) | 1000×9000mm | 1000×10000mm | 1000×10000mm | 1000×11000mm |
| 卸料高度 | 3100mm | 3490mm | 3490mm | 3690mm | |
| 返料篩 | 卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm |
| 型號 | HX1536 | HX1536 | HX1536 | HX1536 | |
| 篩網規格 | 1500×3600mm | 1500×3600mm | 1500×3600mm | 1500×3600mm | |
| 篩底皮帶機 | 尺寸(寬×長) | 1000×5600mm | 1000×5600mm | 1000×5600mm | 1000×6500mm |
| 卸料高度 | 3020mm | 3020mm | 3020mm | 3300mm | |
| 篩頭皮帶機 | 尺寸(寬×長) | 650×2100mm | 650×2100mm | 650×2100mm | 650×2100mm |
| 卸料高度 | 1370mm | 1370mm | 1370mm | 1370mm | |
| 返料皮帶機 | 尺寸(寬×長) | 650×10000mm | 650×10000mm | 650×11000mm | 650×11000mm |
| 卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm | |
| 柴油發動機 | 功率 | 96kw | 132kw | 106kw | 132kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
| 整機 | 功率 | 207.12kw | 297.12kw | 267.12kw | 362.12kw |
| 控制方式 | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | |
